救助综合训练基地大雾模拟设备雨淋模拟设备

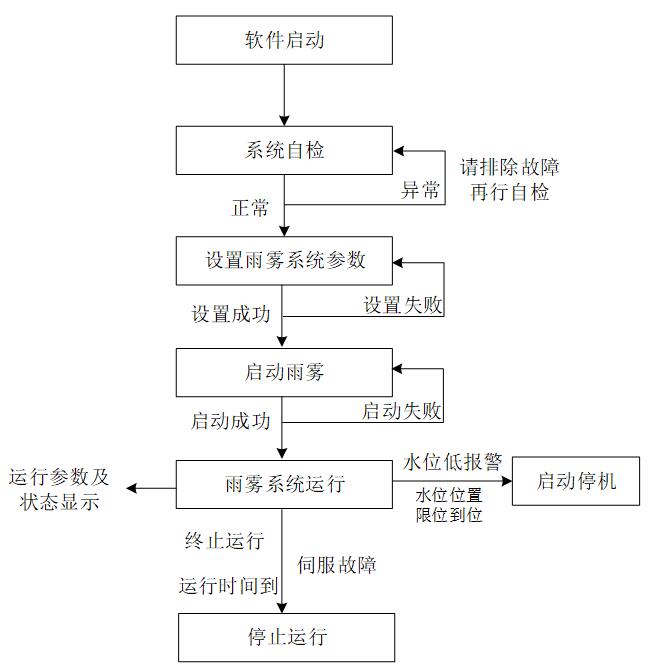

救助综合训练基地大雾模拟设备雨淋模拟设备软件主要实现对雨雾模拟系统的参数设置、运行控制及相关信息显示等。雨模拟系统可设定模拟雨的等级和持续时长，雾模拟系统只需设定造雾时长即可。造雨和造雾独立进行控制，非必须同时运行。参数设置好后，可分别执行“启动运行”指令操作，分别实现对造雨或造雾的高压泵启动，开始造雨或造雾动作，造雨或造雾时间到后，会自行停止运行或是中途执行“停止运行”指令中断造雨或造雾。
雨雾模拟控制系统包括：中央控制室主控计算机、造雨控制PLC、进水泵、过滤泵变频器、造雾增压泵等。
救助综合训练基地大雾模拟设备雨淋模拟设备控制的硬件、软件平台与造波系统共用，控制软件的主要功能为：
1）选择雨量，设置持续时间，与PLC通信，控制造雨装置运行；
2）设置持续时间，与PLC通信，控制造雾装置运行；
3）采集并显示造雨变频器与造雾过滤器状态。
救助综合训练基地大雾模拟设备雨淋模拟设备造雾原理：通过主控计算机设定造雾时间后启动运行，通过网络通信将造雾时间与运行指令发送给PLC，通过控制电路驱动进水泵、过滤泵同时运行，延迟一段时间后启动变频器控制增压泵按设定的转速运行，从而使水经过管路系统与喷头形成雾，到达时间后自动停止柱塞泵运行，停止造雾。
造雾装置主要由水处理设备、造雾机组、造雾喷头、加压管路及电控系统组成。
1.水处理设备
水处理设备主要用于去除自来水里的杂质，并对水进行软化处理，使水的硬度降低至150，以此避免喷头在短时间内的堵塞，提高喷头使用寿命。系统选用RO制反渗透水处理系统，产水量为每小时2t。
2.造雾机组
造雾机组是将水处理系统处理后的纯净水通过高压柱塞泵加压后，经高压管道由喷头喷出，使水形成自然颗粒的雾悬浮于空中。主要由机箱、储水箱、电机、高压泵、变频器及微电脑控制系统组成。
3.造雾喷头
造雾装置的喷嘴设置，喷头间距按300mm布置，共用168个喷头。单个喷头流量0.2L/min，喷嘴尺寸0.15mm。
4.管路
管路采用耐高压304 不锈钢管，承压等级不小于10MPa。根据设计计算，主管管道φ10-20。
5.电气系统
系统采用一个控制箱实现全自动控制，具备在总控室实现远程管理和集中控制。水箱中的电动浮球液位在缺水或满水情况下，实现系统的启停自动控制，保证设备的安全。造雾系统用电设备主要为4台水泵及其他设备供电等，供电要求采用三相五线，380V电源，总功率为12kW。
造雾控制单元设计
控制方式
造雾单元进水与过滤加压采用定量泵控制，造雾增压采用变量泵控制，调试确定泵合适压力后，固化变频器频率，通过变频器的使能控制泵的启停。中央控制台主控机控制造雾的启停与造雾时间设定。雨雾系统主要采用泵作为动力源，发热量小，可通过自冷确保持续工作，且控制系统不存在频繁切换和控制，可长期持续工作。
救助综合训练基地大雾模拟设备雨淋模拟设备系统组成：
人工模拟降雨系统由增压单元、喷雾单元、控制单元等组成，其中增压单元、控制单元集成在一个操作控制台内，喷雾单元通过管路与系统连接，通过支架将其架设到合适的降雨高度。
以国家气象局颁布的降雨强度为参考依据，制定出一套可模拟小雨、中雨、大雨、暴雨、大暴雨、特大暴雨等六个级别的降雨场景。淋雨环境模拟试验系统由智能供水系统、全自动控制系统，降雨板，降雨板旋转结构等组成。

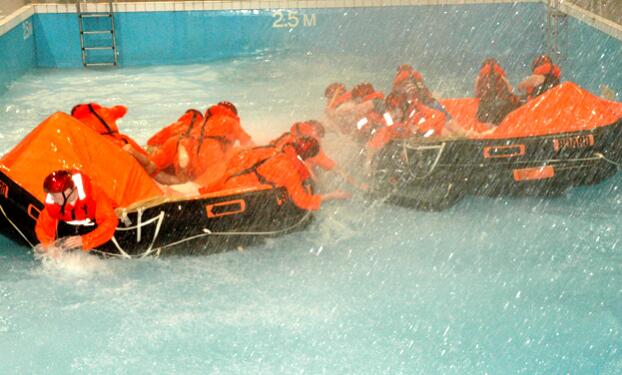

参训队员在夜间、降雨的恶劣情况下，合理利用所学救援技术开展实战训练。救助综合训练基地大雾模拟设备雨淋模拟设备对参训队员在操作中出现的问题耐心进行了纠正，参训队员积极学习，因地制宜制作救援器材，灵活应对训练科目，切实达到学为用、练为战的目的，起到了良好效果，进一步为实战积累宝贵经验。
