综合训练基地雨雾模拟系统|造雨装置|造雾装置

发布时间:2023-05-01出自:深圳易绿科技分类:产品技术新闻浏览:32次
        公共安全是人类生存、发展始终面对的基本问题。我国历来是一个灾害多发的国家,近年来中国自然灾害种类多,分布地域广,发生频率高,损失非常严重。迄今为止,70%以上的城市、50%以上的人口分布在气象、地震、地质、海洋等自然灾害严重的地区,2/3以上的国土面积受到洪涝灾害的威胁,约占国土面积69%的山地、高原区滑坡、泥石流、山体崩塌等地质灾害频繁发生。

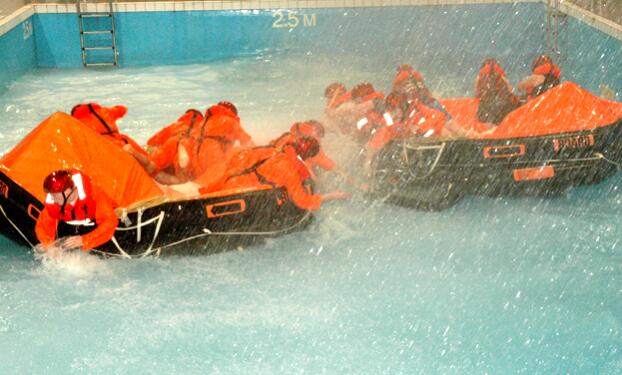

       救助综合训练基地根据训练计划,综合训练基地雨雾模拟系统|造雨装置|造雾装置在控制室将波高参数输入造波机操控柜的计算机上,启动造波,进行救生艇上人员的晃动训练,同时根据需求,开启造风及雨雾模拟等功能,进行复合训练,从而实现救生员抗晕艇能力、平衡能力及救生艇的操作能力等训练。
       综合训练基地雨雾模拟系统|造雨装置|造雾装置主要由造雨装置和造雾装置组成。两套系统独立布置与运行,由总控室操控台统一控制。造雨装置安装在移动挂载系统上,主要包括补水管路、水箱、加压管路、造雨喷头、造雨控制柜。造雾喷头布局在水池壁周围的水槽内,造雾装置只按大雾模式生成,采用造雾时间来调节浓度。
造雨装置
造雨装置安装在移动挂载系统上,可沿水池方向移动,在训练区域上方形成暴雨环境模拟,造雨装置可以调节雨量,按大雨、中雨、小雨三档调节,造雨装置从设置在挂载系统端梁附近的水箱取水,水箱上设置高水位和低水位报警装置。水箱在低水位时,通过补水管路注水。
雨量设计
根据国家气象局颁布的雨量划分标准,主要指标如下:
1)小雨:1d(或24h)降雨量小于10mm。
2)中雨:1d(或24h)降雨量10~25mm。
3)大雨:1d(或24h)降雨量25~50mm。
4)暴雨:1d(或24h)降雨量50~100mm。
5)大暴雨:1d(或24h)降雨量100~250mm。
6)特大暴雨:1d(或24h)降雨量在250mm 以上。
      综合训练基地雨雾模拟系统|造雨装置|造雾装置工作原理
自来水的水经电磁阀控制注水到水箱内,水箱的水由加压泵加压,经管路系统输送至喷嘴,喷出模拟造雨。管路敷设在挂载装置下方,两根主梁下各敷设3组造雨管,3组管道分别安装大暴雨、中雨、小雨喷头,管道的开启由电磁阀控制。
造雨控制柜设置在行车上,采用变频调速控制,通过控制离心式潜水泵转速的调节,进而调节压力,以实现水量调节。根据水泵转速与雨量的关系,通过中央控制台主控机选择雨量模式(大雨150mm/h,中雨100mm/h,小雨50mm/h),通过选择的雨量确定泵的转速,经变频器调频控制后,调压泵按设定的转速运行,打开相应雨量的电磁阀,最终达到选择的雨量要求。到达造雨时间后自动关闭泵的运行,停止造雨。
人工降雨模拟器由三大部分组成分为:动力设备、人工降雨管路、人工降雨自控制系统三大部分组成,建成后不但能完成模拟不同时间及降雨强度、不同地表覆盖、不同地下管网分布等条件下降雨积水模拟的实验等领域相关科研实验工作。
降雨参数指标:
(1)降雨均匀度系数:0.8
(2)、雨滴大小调控范围:0.5-6.0mm。
(3)、降雨调节精度:7mm/h、
(4)、降雨控制软件液晶显示数据及雨强值和雨强曲线。
(5)、雨强连续变化范围:20-200mm/h。
(6)、降雨过程可预设计20-200mm/h时段性变化控制。
(7)、 进水水质要求pH6-6.5,颗粒直径小于0.1 mm;过滤后颗粒直径小于0.01 mm。
造雾装置
为使训练水池形成自然烟雾缭绕的环境,在水池侧壁设置人工造雾系统,通过水处理系统处理后的净水进入高压造雾机组,加压至4.5MPa以上,经过高压管将水输送至喷头,形成5~20微米的雾环境。造雾系统主设备与循环水处理设备共用机房,造雾装置补水采用自来水补水,管道采用DN50,补水控制采用连杆浮球自动补水。
造雾装置主要由水处理设备、造雾机组、造雾喷头、加压管路及电控系统组成。
       综合训练基地雨雾模拟系统|造雨装置|造雾装置造雾配置包括:
1、高压水泵
2、电机
3、进水浮球开关
4、主机箱
5、PZ专用水箱
6、水过滤器
7、湿度自动控制
8、水泵缺水保护
9、自动排水
10、高压PE管及输出接口
11、反溅式自锁微雾喷嘴(数量依大小而定)
12、湿度传感器(配置一个)
13、变频控制
14、微电脑10段时间循环控制
15、电机综合保护
产品特点:
智能调节压力: 变频节能、压力恒定
高压产生负离子微雾: 空气清新凉爽
带无水断电保护
防喷头滴水功能 :只喷雾、 不滴水
专利的水泵结构:长寿命、低噪音
带机械过压保护:确保管道
         综合训练基地雨雾模拟系统|造雨装置|造雾装置全方位推进救助训练工作,向训练要技能、以技能保安全、靠安全创业绩。重点结合责任海区水文环境、事故规律和救助特点,安全高效、科学合理地组织开展了伤病员转运、群体性落水人员救助、夜间海上消防、联合搜救、水下焊割、水下清障、救助翻扣船受困人员以及航行专业训练、演习演练。还利用实战训练机会,不断夯基础,补短板,固强项,不断提高在恶劣海况、复杂环境下的综合应急救助能力,有效保障了责任海区人命、环境、财产安全,有力促进了地方经济社会发展.
