智能网联汽车封闭测试场降雨模拟系统|人工模拟自动降雨系统
智能网联汽车封闭测试场降雨模拟系统|人工模拟自动降雨系统原理：进行降雨试验时，在电控操作室中的电控操作台上发出降雨等级信号和降雨角度信号，由电机驱动水泵将水箱的水输送到喷头，并经过流量调节系统自动调整符合降雨等级的降雨量，同时通过控制降雨板的旋转角度来使水射向试件表面,对试件进行降雨试验。
用于测量汽车发动机在不同气压和温湿度环境条件下的性能试验，包括冷启动，尾气排放，除雱除试验等。其可模拟的环境为：
1）温度:-45C～85℃；
2）湿度:20％～98％RH；
3）同时配装雨和光的辐射设备。
智能网联汽车封闭测试场降雨模拟系统|人工模拟自动降雨系统产品特点：
1、主要用于室内各种淋雨环境模拟试验的使用。
2、全不锈钢制作，外观漂亮，结实耐用。
3、结构简单，模块化安装组配，质量轻，具有灵活性现场安装、拆卸、使用。
4、现场所有装备均采用快速插接接头。
5、采用实心锥型喷雾喷嘴，喷射方向±30度，可使雨滴落地能量与自然降雨相似。
6、整个产品按照军工级标准设计研发生产，使用寿命国内达到10年以上。
7、能耗低，运行稳定，具有广泛的适用范围。
8、本系统按淋雨试验的技术要求为依据进行设计。系统设置自动控制和手动控制功能。操作控制通过控制柜面板上的触摸屏来实现。
9、系统自动控制：喷淋系统中各电器部件的逻辑运行由PLC编程控制。喷淋时间通过设置时间开关来实现，可根据需要设定时长。
10、控制方法：两种控制方法，1.任意模式（可以任意设定相关参数），2固定模式（固定设定成小雨、中雨、大雨、暴雨、特大暴雨等模式。
11.PLC系统： PLC程序对各动作的保护互锁可靠，其外围电路对PLC输出具有可靠保护，电气控制发生故障时有停机保护，信号显示和报警功能等。
12.控制柜中集成松下PLC、台达变频器、断路器、电器采用LG品牌。按钮、LCD显示屏、指示灯和连接端子采用知名品牌等。柜顶安装三色信号指示灯及蜂鸣器，以求在时间发出警示通告。

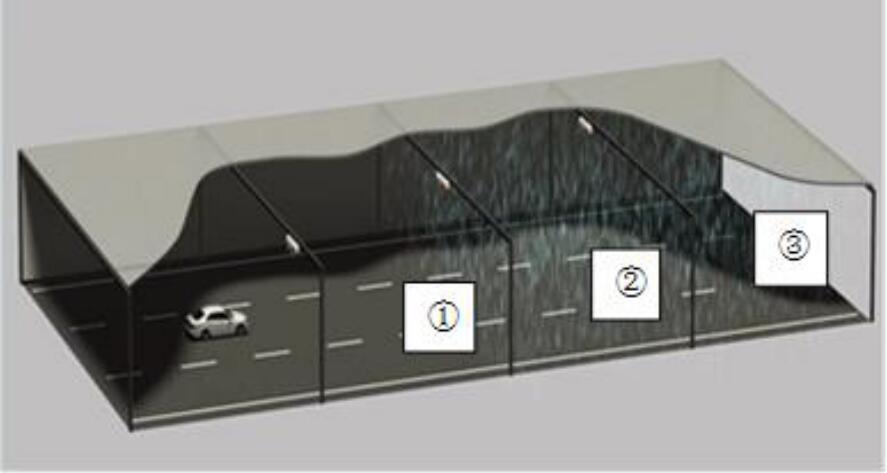

雨雾天气的方法，包括 ：探测系统检测车辆信息，当检测到车辆信息时，向控制系统发送触发信号 ；所述控制系统控制供水系统向雨雾模拟系统供水 ；所述控制系统控制所述雨雾模拟系统制造雨雾天气 ；所述控制系统控制所述回水系统将制造雨雾天气产生的水进行回水。
1. 行车道模拟雨雾天气的系统，其特征在于，包括 ：控制系统、探测系统、回水系 统、供水系统和雨雾模拟系统，所述探测系统、所述回水系统、所述供水系统及所述雨雾模 拟系统分别和所述控制系统连接。
2. 回水系统还 包括储水控制系统和蓄水池，所述储水系统和所述控制系统连接，所述蓄水池设置在车行 道两侧或单侧。
3. 雨雾模拟系 统包括人造雾模拟系统和人造雨模拟系统，所述人造雾模拟系统和所述人造雨模拟系统分 别与所述控制系统连接。
4. 人造雾模拟 系统还包括主机、第一管路和第一喷头，所述主机和所述控制器连接，所述管路和所述喷头 设置在龙门架上。
5. 喷头的 安装角度为 45 度。
6. 人造雨模拟 系统还包括水泵、第二管路和第二喷头，所述水泵和所述供水系统连接，所述第二管路和所 述第二喷头固定在龙门架上。
7. 行车道模拟雨雾天气的方法，其特征在于，
智能网联汽车封闭测试场降雨模拟系统|人工模拟自动降雨系统包括 ：
S1，探测系统检测车辆信息，当检测到车辆信息时，向控制系统发送触发信号 ；
S2，所述控制系统控制供水系统向雨雾模拟系统供水 ；
S3，所述控制系统控制所述雨雾模拟系统制造雨雾天气 ；
S4，所述控制系统控制所述回水系统将制造雨雾天气产生的水进行回水。
8. 当检测到车辆 信息时向控制系统发送触发信号，具体为 ：当检测到车辆驶入行车道信号时向所述控制系 统发送模拟雨雾天气信号 ；当检测到车辆驶出行车道信号时向所述控制系统发送停止模拟 雨雾天气信号。
智能网联汽车封闭测试场降雨模拟系统|人工模拟自动降雨系统应用案例

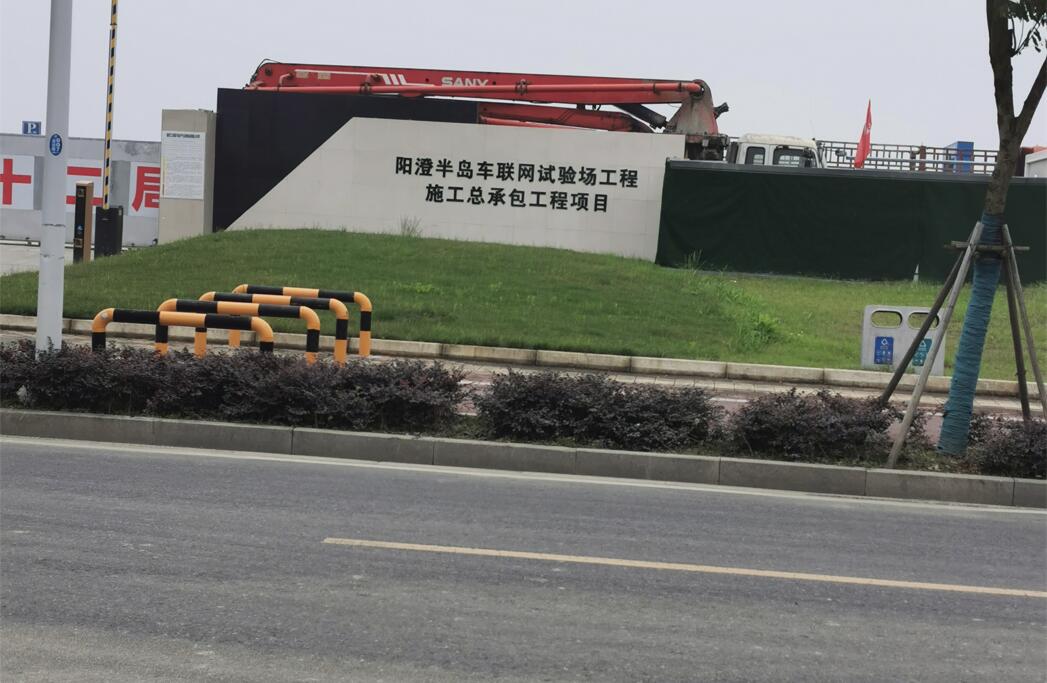

1.苏州阳澄半岛车联网试验场雨雾天模拟系统

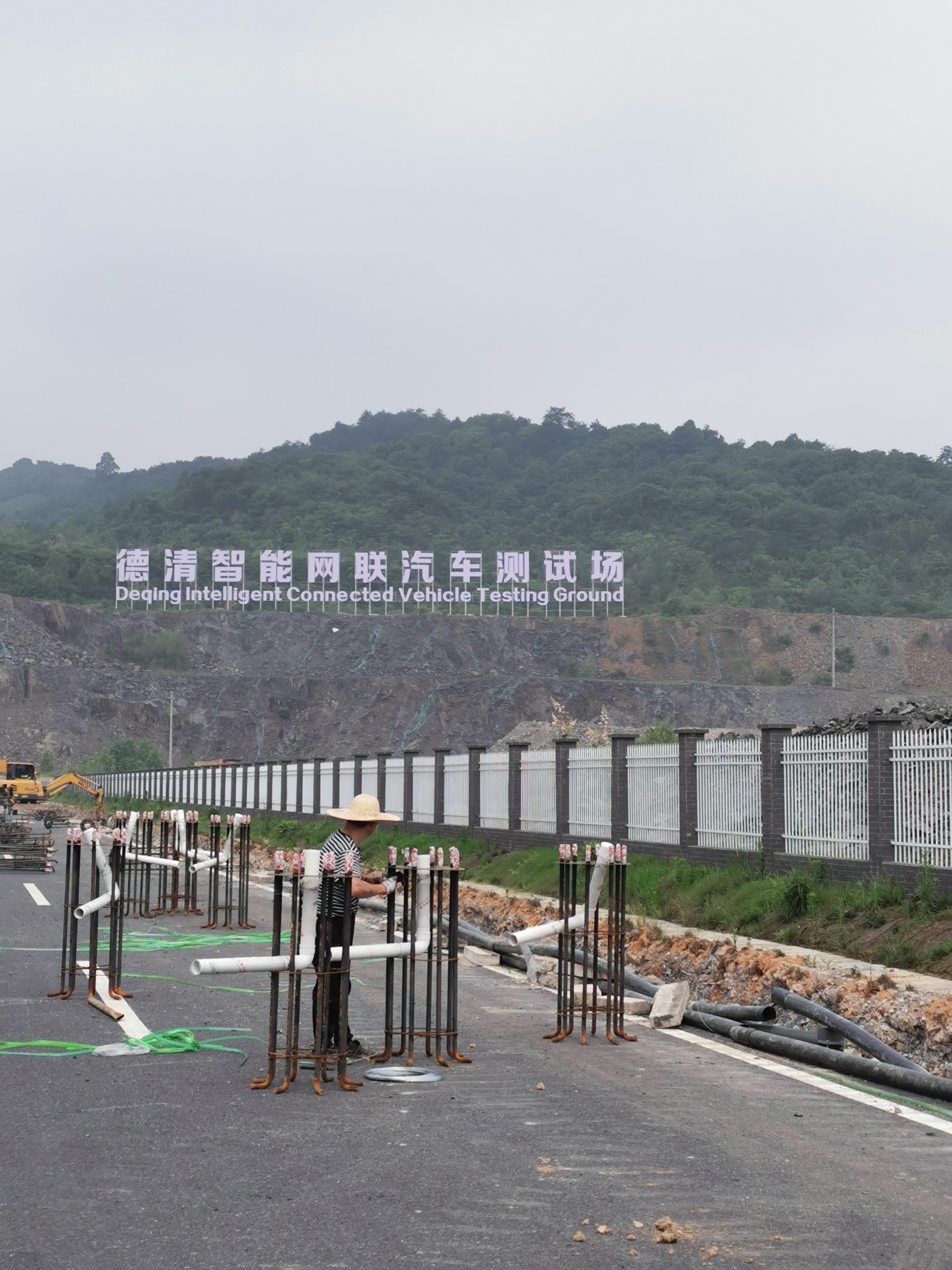

2.德清智能网联汽车测试场雨雾天模拟系统
3.郑州机动车质量检测认证中心测试场雨雾气象模拟系统
4.惠州市德赛西威智能网联无人驾驶汽车测试场模拟雨雾系统

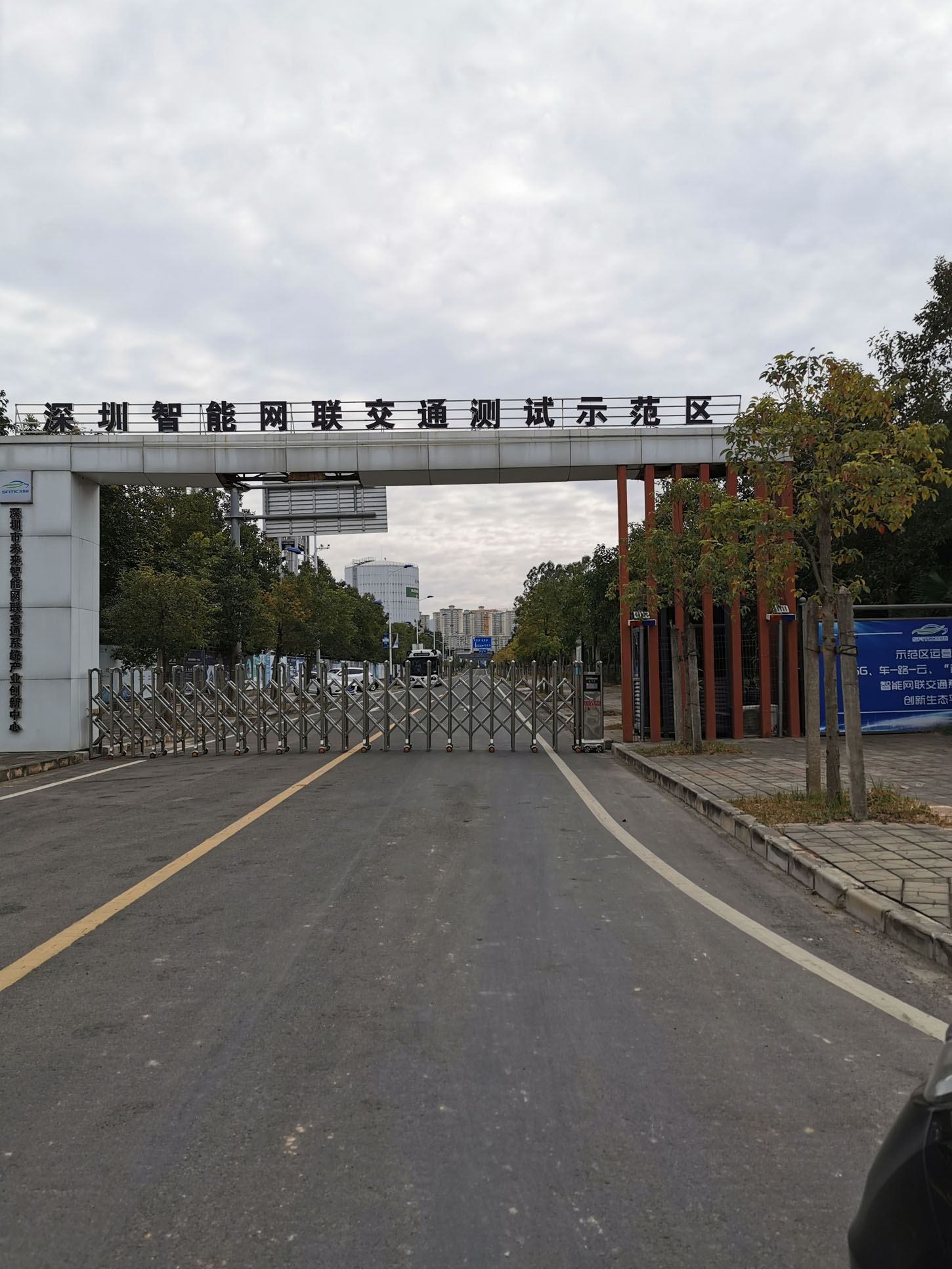

5.深圳市智能网联交通测试示范区模拟雨雾系统
6.上海临港智能网联汽车综合测试示范区模拟雨雾系统
7.焦作市交通运输安全教育基地模拟雨雾系统
8.河南凯瑞汽车车联网测试场模拟雨雾系统
