降雨模拟系统|雾天模拟系统|淋雨环境模拟系统

发布时间:2023-01-04出自:深圳易绿科技分类:产品技术新闻浏览:32次
         为了使全自动/人工降雨模拟器降雨与自然降雨物理性能大相似,降雨模拟系统|雾天模拟系统|淋雨环境模拟系统采用世界上专业生产模拟雨滴喷头的美国SPAYING SYSTEMS CO公司生产的FULLJET旋转下喷式喷头模拟降雨,3种不同规格(FULLJET1/8,2/8,3/8)的垂直全喷式雨滴模拟喷头,叠加成一个雨滴喷射组,即可有较大雨强变化,又可保证雨滴模拟效果从而形成从小到大的雨强连续可调,雨滴形态,降雨均匀度与自然降雨相似的人工自动模拟降雨。本公司在仿制美国喷头的基础之上,大胆进行技术革新,使得喷头的寿命大大延长,从而告别了普通喷头生铜锈,影响使用的可能。
喷头的喷头布局采用交叉式布局构造,使得相互之间进行叠加和弥补,从而保证了降雨的均匀度。
        降雨模拟系统|雾天模拟系统|淋雨环境模拟系统有三大部分组成,分别为人工模拟降雨系统管路、人工模拟降雨系统自控装置,人工模拟降雨系统动力源装置三大部分组成,建成后不但能完成模拟不同参数的降雨、不同地表覆盖、不同地下管网分布等条件下人工模拟降雨的实验。
        降雨模拟系统|雾天模拟系统|淋雨环境模拟系统技术指标
1)、有效降雨面积:0-3000平方米(25m*12m)
2)、降雨高度:4-6m
3)、降雨雨强变化范围:20-240mm/h
4)、降雨均匀度系数: ≧0.8(无风条件下)
5)、雨滴大小调控范围:1.0-5.0mm(1.0/1.5/3.2/5.0)
6)、降雨调节精度:3mm/h
7)、降雨测量精度:0.2mm/h
8)、降雨历时:任意调节
9)、雨强测量误差: ≤3%
10)、雨量计分辨率: 0.2mm
11)、降雨控制模式:PLC+触摸屏或者触摸屏PLC一体机
12)、不锈钢户外柜式控制柜或便携式手提箱,降雨控制系统化、智能化,降雨雨强数据记录自动化、历史数据表格化,电脑存贮并U盘直接导出
13)、降雨监测模式:降雨控制软件液晶显示数据及雨强值和雨强曲线并记录全部降雨曲线过程
14)、进水水质要求pH6-6.5,颗粒直径小于0.1 mm;过滤后颗粒直径小于0.01 mm
15)、用电要求:市电或工业电力.
         降雨模拟系统|雾天模拟系统|淋雨环境模拟系统硬件规格

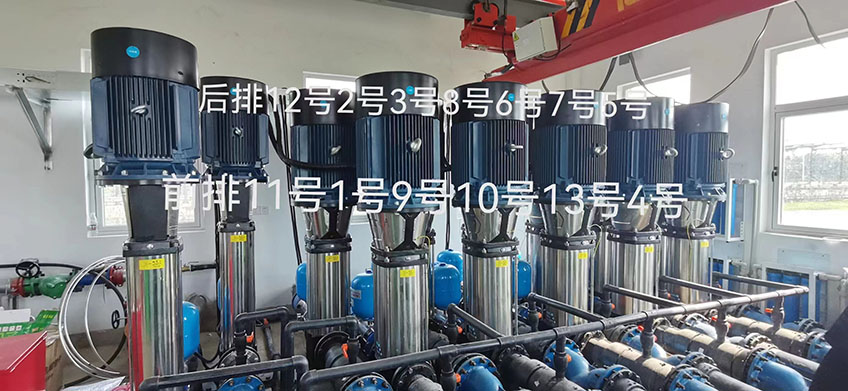

1.水泵:智能式自吸泵流量:20m2/h,扬程:20m;
2.电机:转速2214转/分功率2.2KW;
3.压力表:0.8MP;
4.旋转下喷切割式喷头:0.5mm、1.0mm、1.5mm、2.5mm、3.2mm、4.0mm、5.0mm、6.0mm任选;
5.电磁阀:¢15,压力0.8MP铜制;
6.雨量计:0.2、翻斗式;
7.全自动降雨系统控制中心系统:NLJY-10型降雨控制中心、显示雨强、开度、压力、倒计时等、集中所有的功控功能,DCS工作模式;
8.降雨控制单片机:NLJY-10型控制降雨自动化的整过程、功能包含开闭、启动停止等工控;
9.电动调节阀:JLQ911F-16-P-T  ,DN50;
10.管材及配件:DN50、DN25热镀管材(不锈钢需定制);
11.电线:电缆及通讯线;
12.水箱:配有进水管、控制阀1吨;
13.过滤器:50铜;
14.降雨支架:DN50、DN25热镀管材(不锈钢需定制);
15.支架组成:组合式结构、含配件底脚等;
16.降雨软件:绿色软件NLJY-10,软件组态:NLJY-10工程师工作。
        降雨模拟系统|雾天模拟系统|淋雨环境模拟系统技术参数1.有效降雨面积:0-300m2任选;2.降雨高度:3-10m;3.降雨均匀度系数:≥88%;4.雨滴大小调控范围:1.0-5.0mm;5.降雨调节精度:5%;6.控制模式:DCS全自动控制模式;7.雨强连续变化范围:10-240mm/h任选;8.进水水质要求:pH 6-6.5,颗粒直径小于0.1 mm,过滤后颗粒直径小于0.01 mm。
        降雨模拟系统|雾天模拟系统|淋雨环境模拟系统把先进的闭环自动控制理论与技术和工控软件结合在一起,以终端实际降雨参数调节控制降雨过程,有效克服了从水源到喷头各个环节的损耗和阻力造成的误差,实现了对不同时段、不同雨强、不同分布模拟降雨的手动和自动控制。经过多次率定试验,所喷雨滴粒径、降雨动能与天然降雨十分接近。该系统设备适用于室内需要人工模拟降雨并且控制降雨雨强和降雨时间的各种实验场合。

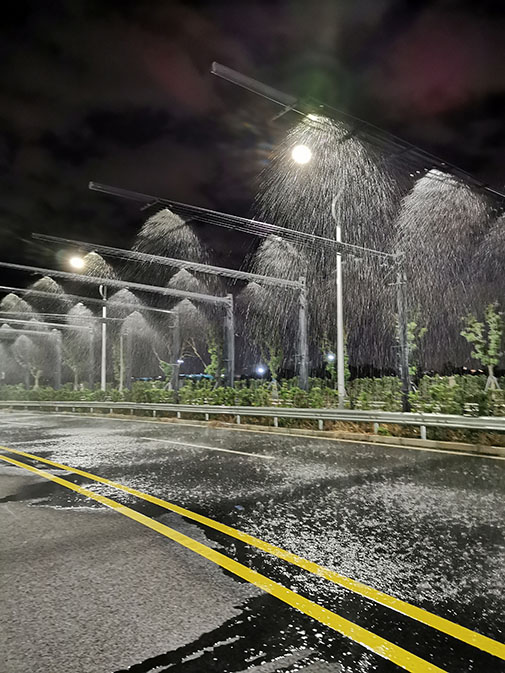

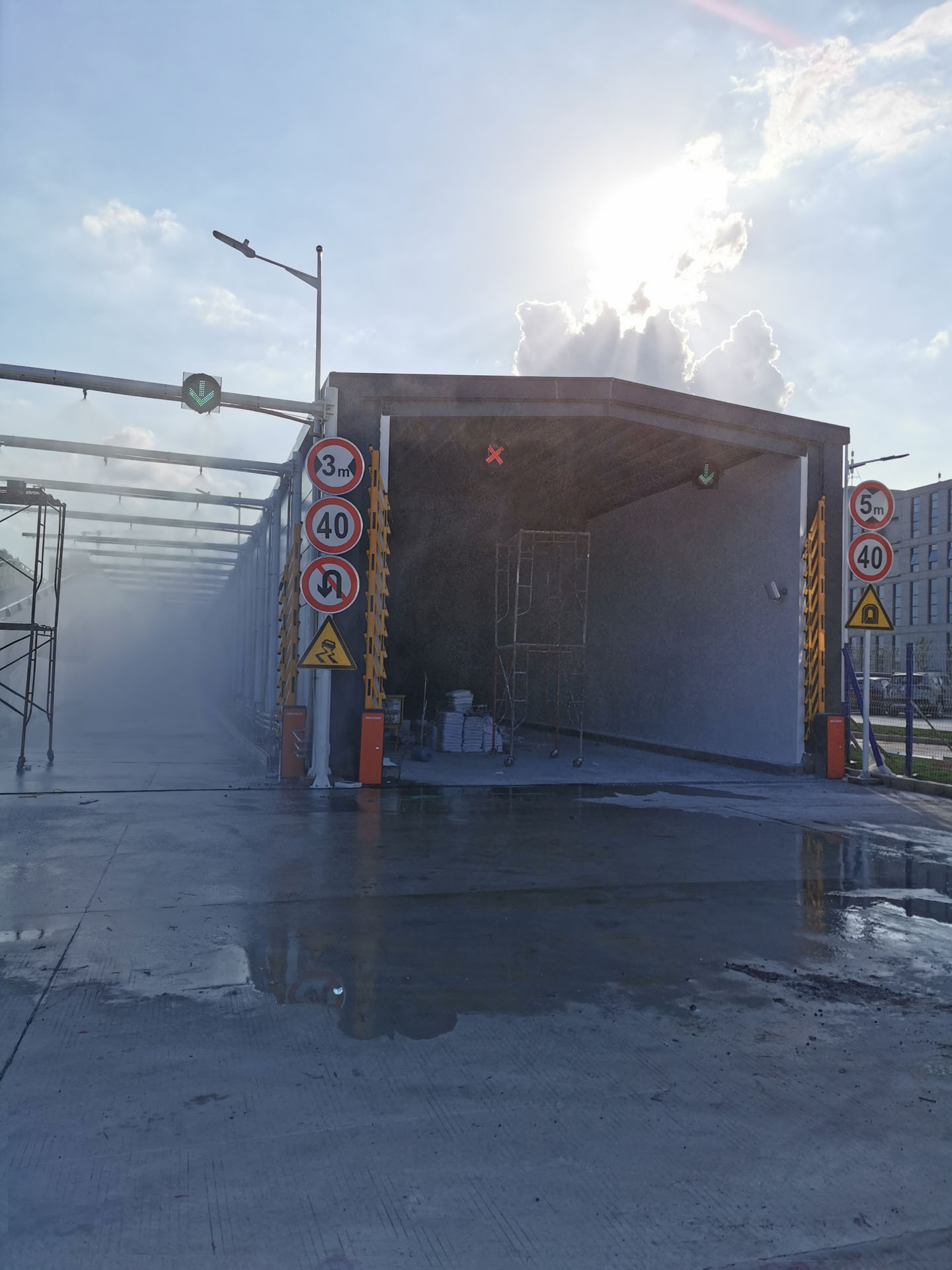

        降雨模拟系统|雾天模拟系统|淋雨环境模拟系统应用案例
1.苏州阳澄半岛车联网试验场雨雾天模拟系统
2.德清智能网联汽车测试场雨雾天模拟系统
3.郑州机动车质量检测认证中心测试场雨雾气象模拟系统
4.惠州市德赛西威智能网联无人驾驶汽车测试场模拟雨雾系统
5.深圳市智能网联交通测试示范区模拟雨雾系统
6.上海临港智能网联汽车综合测试示范区模拟雨雾系统
7.焦作市交通运输安全教育基地模拟雨雾系统

8.河南凯瑞汽车车联网测试场模拟雨雾系统
